Varavirtalähde lämmityskattiloille KS 2000iS ja KS 2000iG S generaattoreilla

Generaattori kattilalle on tullut olennainen osa nykyaikaisia lämmitysjärjestelmiä. Vaikka energialähde olisi kaasu, polttopuut tai muu vastaava, sähköä tarvitaan silti ohjausyksiköille, kiertovesipumpuille ja muille osille. Siksi on äärimmäisen tärkeää suunnitella varavirtalähde lämmitysjärjestelmällesi huolellisesti.

Koska lämmitysjärjestelmät vaativat TN-maadoitusjärjestelmän maadoitetulla nollajohtimella (samanlainen kuin julkisessa sähköverkossa), laitteita kuten kaasukattilaa ei voida kytkeä suoraan generaattorin pistorasiaan ilman asianmukaista valmistelua.

Lämmitysjärjestelmä voidaan kytkeä joko osaksi talon yleistä varavoimajärjestelmää tai erillisen, lämmitysjärjestelmälle suunnitellun kytkentälaitteen kautta.

Voit oppia lisää siitä, miten tarjota hätävirtaa lämmitysjärjestelmälle osana koko talon varavirtaratkaisua verkkosivuillamme saatavilla olevista tiedotusmateriaaleistamme.

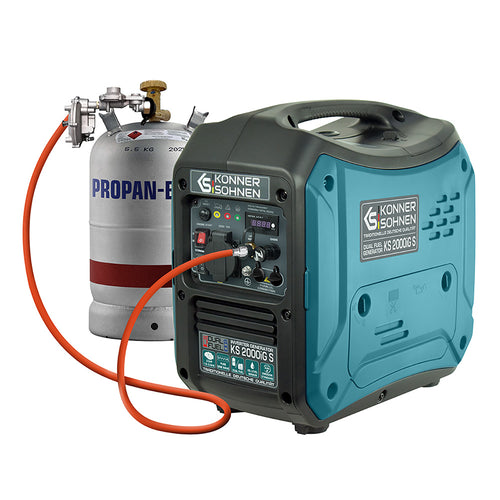

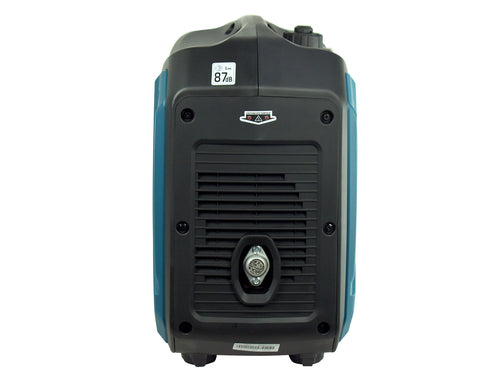

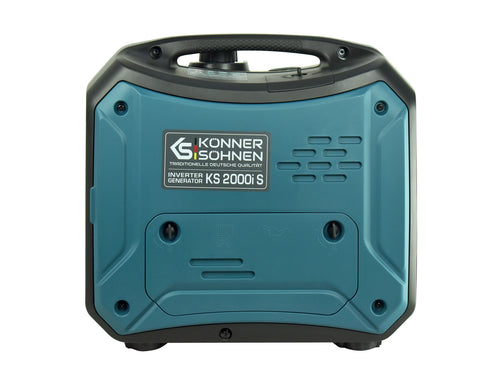

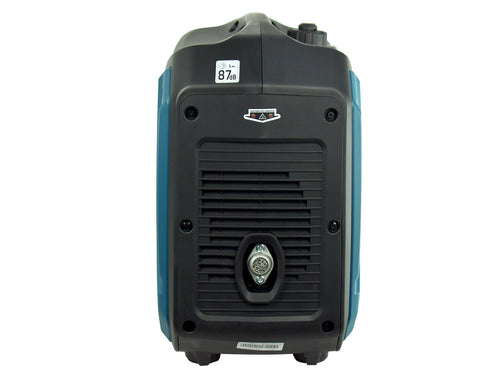

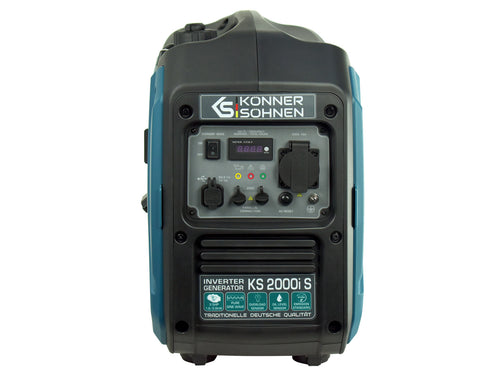

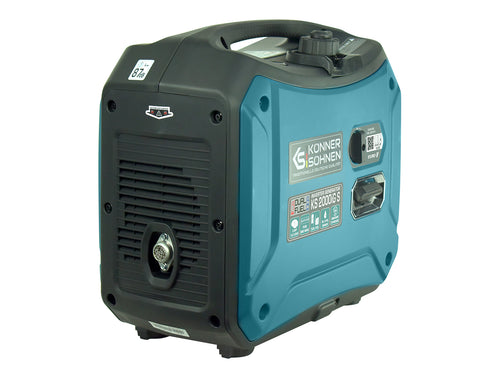

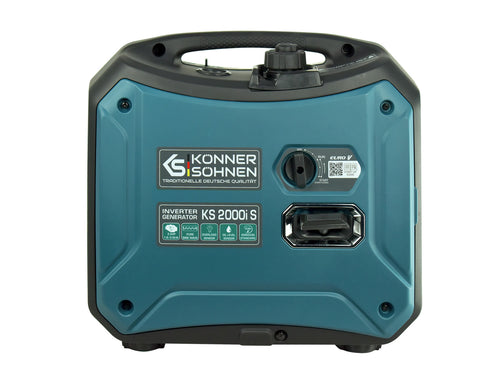

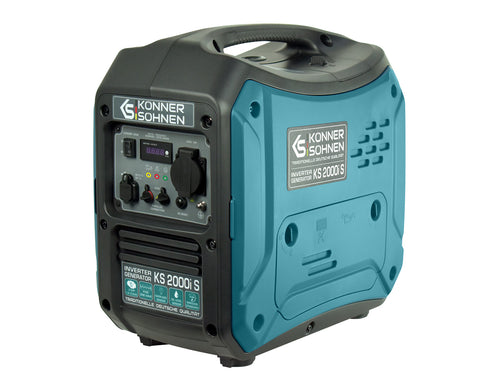

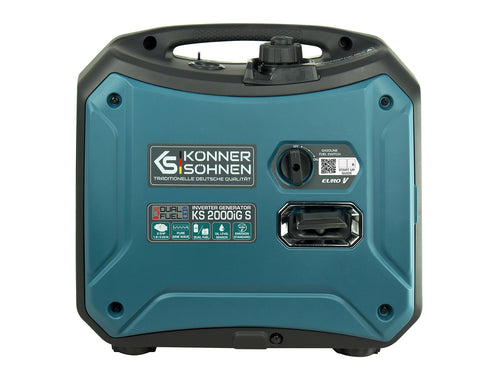

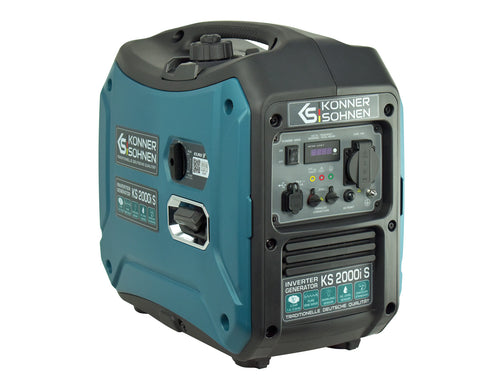

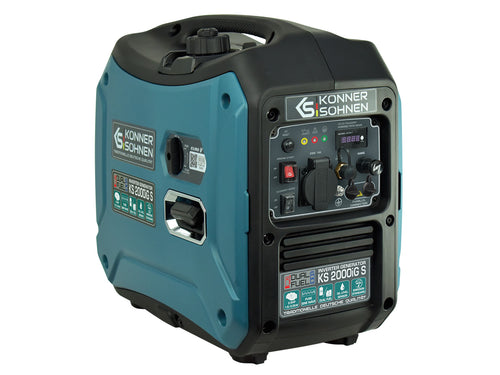

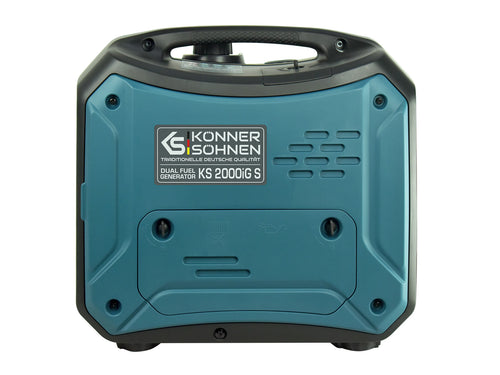

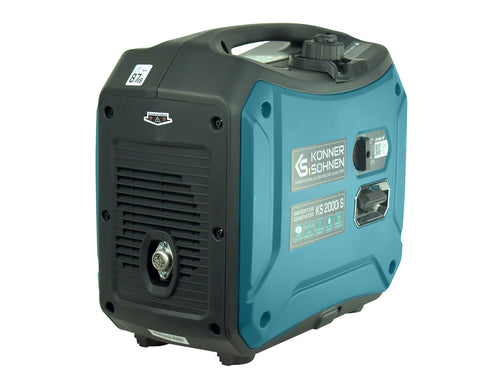

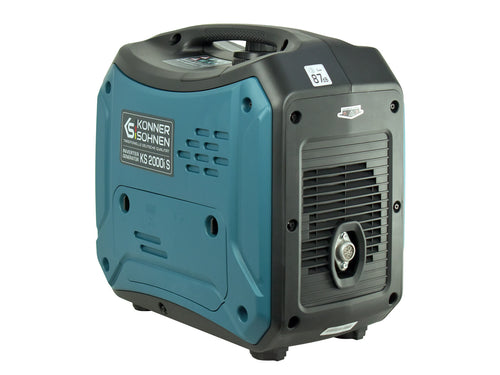

Tässä artikkelissa esittelemme ratkaisun lämmitysjärjestelmän (kattila ja siihen liittyvät komponentit) sähkönsyötön varmistamiseksi edullisten Könner & Söhnen -invertterigeneraattoreiden avulla – KS 2000iS ja KS 2000iG S. Niiden nimellisteho 1,8 kW riittää kaasukattilalle, kiertovesipumpuille, aurinkolämpöjärjestelmälle ja muille lämmityskomponenteille. Tämä varmistaa, että kotisi pysyy lämpimänä, vaikka ulkona olisi pakkasta.

Modernit lämmitysjärjestelmät sisältävät yleensä elektronisia ohjausmoduuleja, jotka vaativat puhdasta siniaaltoa jännitteenä. Tämä vaatimus on tyypillisesti mainittu lämmitys- ja aurinkolämpövesijärjestelmien valmistajien toimesta.

Jännite- (keltainen) ja virta-aaltojen (vihreä) vertailu, kun elektronista laitetta käytetään invertterigeneraattorilla (vasemmalla) ja perinteisellä generaattorilla (oikealla), osoittaa selvästi eron:

Invertteriteknologian edut

Jänniteaaltomuoto on yksi sähkövoiman tärkeimmistä parametreista. Vaikka se on standardoitu julkisissa verkoissa (THDU ≤ 8 %, yksittäinen harmoninen/U1 ≤ 5 %), näin ei ole varageneraattoreiden kohdalla. Perinteisen generaattorin jännitesäädin ohjaa vain tehollista jännitearvoa, mutta ei voi säädellä aaltomuotoa, mikä saattaa aiheuttaa ongelmia epälineaaristen kuormien kanssa.

Elektroniset laitteet voivat vääristää jänniteaaltomuotoa ja aiheuttaa harmonisia, mikä voi vahingoittaa itse laitteita. Tästä syystä useimmat kattilavalmistajat vaativat nimenomaisesti puhdas siniaalto -virtalähde, kuten julkisessa sähköverkossa.

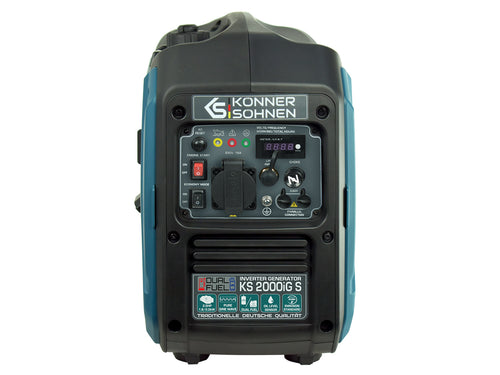

Invertterigeneraattorit, kuten KS 2000iS ja KS 2000iG S, tuottavat vakaan 230V 50Hz puhtaan siniaallon ja pystyvät ylläpitämään sen kuormituksen alla. Nämä mallit ovat myös polttoainetehokkaita (kevytkuormituksille on saatavilla ECONOMY MODE), mikä tekee niistä erinomaisen valinnan varavirtalähteeksi lämmitysjärjestelmällesi tai aurinkosäätimellesi.

Suositeltu Kytkentäkaavio

Kaapeli virtasyöttöpisteeseen katsotaan osaksi generaattorin ulkoista johdotusta. TN-järjestelmä muodostuu vasta, kun generaattori on kytketty virtaliitäntään. Generaattorin Schuko-pistoke voidaan kääntää, mutta tämä ei vaikuta lämmitysjärjestelmän vaiheen ja nollan järjestelyyn, sillä ne määritellään kytkinlaitteen virtaliitännällä.

N (nolla) ja PE (suojamaa) johtimet generaattorista on kytketty yhteen kytkimessä ja yhdistetty kodin maadoitusjärjestelmään. Tämä muodostaa TN-järjestelmän maadoitetulla nollalla, mikä on samanlainen kuin miten muuntajat toimivat julkisissa sähköverkoissa.

Tärkeä turvallisuusohje:
Generaattorin käyttö, jossa N- ja PE-johtimet on yhdistetty ilman maadoitusta, on kielletty henkilökohtaisten turvallisuusriskien vuoksi. Tee-se-itse-kaapelit, joissa on silta N- ja PE-johtimien välillä, ovat myös ehdottomasti kiellettyjä. Asennus on suunniteltava siten, että jopa ei-asiantuntija voi liittää generaattorin turvallisesti ja oikein, ja yllä oleva kytkentäkaavio varmistaa tämän.

Generaattorin maadoitusruuvi on liitettävä talon päämaadoituskiskoon tai erilliseen maadoitustankoon käyttäen joustavaa 6 mm² kuparikaapelia. Tämä suojaa generaattorin sisäisiltä oikosuluilta, jos PE-johtimen vika ilmenee virtalähteen kaapelissa.

VASTUUVAPAUSLAUSEKE:

Tämä tiedotusmateriaali on tarkoitettu tutustuttamaan käyttäjät Könner & Söhnen -generaattoreiden toimintoihin ja niiden mahdollisiin käyttötarkoituksiin. Sitä tulee pitää vain yleisinä suosituksina, ja se on mukautettava asennuksesi erityisiin olosuhteisiin ja vaatimuksiin. Varsinainen asennus on suoritettava kaikkien asiaankuuluvien standardien ja määräysten mukaisesti. Emme ota vastuuta virheellisistä asennuksista ja niiden seurauksista.
