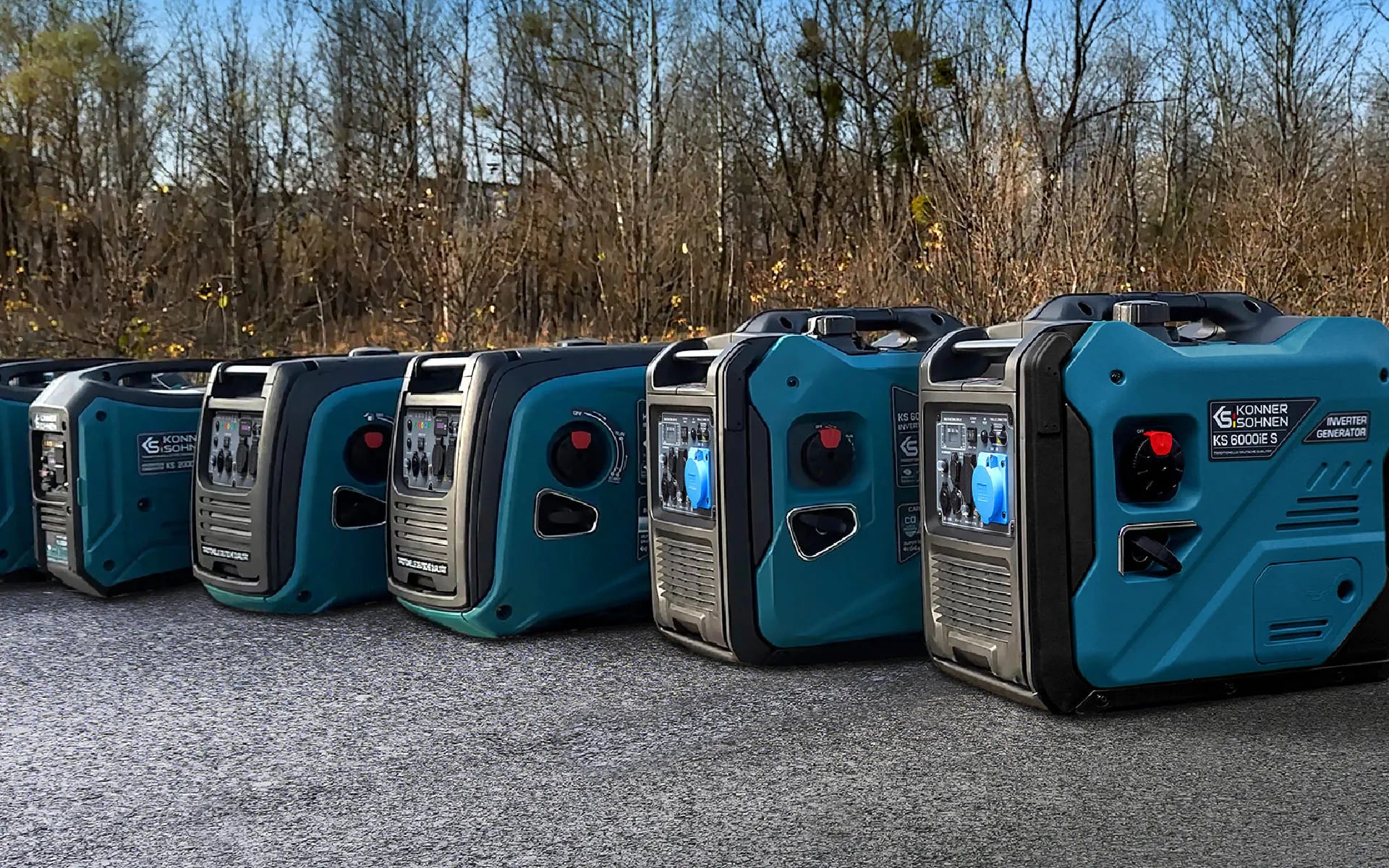

Generatory inwerterowe KS 4000iES ATS i KS 6000iES ATS są wyposażone w wewnętrzne moduły ATS i umożliwiają szeroki zakres, czasami unikalnych, rozwiązań zasilania awaryjnego.
KS 4000iES ATS posiada 2 gniazda Schuko, które są przełączane w zależności od wersja generatora.
KS 4000iES ATS Wersja 1
Dwa gniazda 230V są aktywne zarówno podczas pracy z WEJŚCIA SIECI, jak i podczas pracy z generatora. Dwa gniazda po przełączeniu zasilania na generator zasilają wyłącznie system IT bez uziemionego przewodu neutralnego. Przewodnik. Należy przestrzegać przepisów i środków ochronnych dotyczących systemu IT.
Dzięki tej wersji generatora możliwe jest zasilanie odbiorników elektrycznych, które mogą działać zarówno w TN oraz w systemie IT. Nie jest możliwe całkowite zasilenie domu w trybie automatycznym!
Gdy urządzenie jest zasilane z WEJŚCIA SIECI, dwa gniazda 230V dostarczają ten sam system (IT, TN, TT) co WEJŚCIE SIECI. generator musi być uziemiony w systemach TT i TN za pomocą kabla miedzianego o przekroju 6-10 mm² (w zależności od lokalnych przepisów) przez podłączając jego śrubę uziemiającą do tej samej szyny uziemiającej, do której uziemione jest źródło zasilania SIECI 230V.
W trybie ręcznym (funkcja ATS wyłączona i brak napięcia 230V na WEJŚCIU SIECI), KS 4000iES ATS działa jak KS 4000iES bez funkcji ATS.
Podłączenie zasilania do domu (tylko odbiorniki zasilane napięciem 230V uprawnione do zasilania awaryjnego) w trybie ręcznym jest możliwe podobnie jak KS 4000iES bez funkcji ATS.
Przykład zasilania domowego (tylko odbiorniki energii 230V upoważnione do zasilania awaryjnego) w trybie ręcznym z zewnętrzne urządzenie do ręcznego przełączania:
Taki domowy zasilacz bez funkcji ATS jest możliwy w obu wersjach generatora KS 4000iES ATS.
KS 4000iES ATS Wersja 2
Prawy gniazdo 230V jest aktywne zarówno podczas pracy z ZASILANIA SIECIOWEGO, jak i podczas pracy z generatora. Odpowiednie gniazdo 230V przy pracy z ZASILANIA SIECIOWEGO tego samego systemu (IT, TN, TT) co ZASILANIE SIECIOWE. generator musi być uziemiony w systemach TT i TN za pomocą kabla miedzianego o przekroju 6-10 mm² (w zależności od lokalnych przepisów) przez podłączając jego śrubę uziemiającą do tej samej szyny uziemiającej, do której uziemione jest źródło zasilania SIECI 230V.
Lewy gniazdo jest podłączone do wyjścia modułu inwertera i jest aktywne tylko wtedy, gdy generator jest działanie. W razie potrzeby można zbudować system TN z generatorem. Przewód neutralny generatora moduł falownika można uziemić zewnętrznie za pomocą lewego gniazda. Moduł falownika ma wbudowaną elektronikę zabezpieczenie przed przeciążeniem i zwarciem, a lewy gniazdo 230V jest w rezultacie chronione.
Lewa gniazdko, które jest aktywne tylko podczas pracy generatora, umożliwia użycie w systemach, gdzie wymagane jest 230 V. nie zawsze, a jedynie w przypadku awarii głównego źródła zasilania. MAINS INPUT może kontrolować główne źródło zasilania.
Lewy gniazdo, które jest aktywne tylko wtedy, gdy generator jest włączony, umożliwia użycie w systemach, gdzie 230V nie jest zawsze wymagane, ale tylko wtedy, gdy główne zasilanie zawiedzie. WEJŚCIE ZASILANIA może monitorować główne zasilanie dostawa.
W tej wersji możliwe byłoby również automatyczne zasilanie awaryjne dla domu, biura itp.
Moc znamionowa generatora wynosi 3,5 kVA i może być również pobierana z jednego z dwóch gniazd 230V.
Przykład zasilania domowego (tylko odbiorniki o mocy 230V upoważnione do zasilania awaryjnego) z KS 4000iES ATS Wersja 2 w trybie automatycznym z monitorowaniem sieci energetycznej:
Generator jest podłączony do strony N automatycznego przełącznika transferowego, który posiada priorytetowe przełączanie, więc gdy główne zasilanie powraca, przełącznik nie przełącza się na sieć użytkową natychmiast, lecz dopiero gdy generator wyłącza swoje wyjście. Generator KS 4000iES ATS wersja 2 analizuje napięcie na swoim WEJŚCIU SIECI połączenie przez około 1 minutę, a dopiero potem lewa gniazdko się wyłącza, co umożliwia przełączenie na główne źródło zasilania. To odpowiada regulacji, zgodnie z którą automatyczne urządzenie przełączające nie może przełącz się na publiczną sieć energetyczną natychmiast, ale z opóźnieniem 1 minuty.
Przewód neutralny generatora jest najpierw uziemiany w domu poprzez zainstalowanie mostka między N oraz PE na przełączniku transferowym. Przełącznik transferowy przełącza odbiorców energii elektrycznej uprawnionych do zasilania awaryjnego z jednego systemu TN do drugiego.
Generator monitoruje napięcie w gnieździe Schuko, które jest podłączone przed wyłącznikiem i zabezpieczone przez wyłącznik nadprądowy i RCD lub przez RCBO (ochrona przed przeciążeniem i upływem w jednym). To gniazdo bez podłączony generator może być używany jako zwykłe gniazdo zewnętrzne. To gniazdo jest pozbawione napięcia podczas przerwy w dostawie prądu i jest to kluczowe dla kontroli ATS nad generatorem. Jest to sygnał do uruchomienia generatora.
Generator na schemacie obwodu nie jest zainstalowany na stałe, lecz podłączony do wcześniej zainstalowanego gniazda Schuko. gniazdo oraz wlot CEE 230V 16A zgodnie z wymaganiami. Oznacza to, że generator może być również używany w innych miejscach, jeśli wymagane. Oczywiście możliwa jest również instalacja stała, ale potrzebujesz odpowiedniego pomieszczenia i systemu wyciągowego do to.
Generator KS 4000iES ATS wersja 2 może być również używany jako zapasowe źródło zasilania dla różnych mobilnych urządzeń zasilających. systemy oparte na baterii z inwerterem, które dostarczają energię odbiorcom o napięciu 230V.
Przykład:
Jednostka sterująca baterią przerywa zasilanie 230V do WEJŚCIA SIECIOWEGO, gdy tylko napięcie osiągnie dolny próg. i generator się uruchamia. Po osiągnięciu górnego progu, 230V wraca do WEJŚCIA SIECI i generator zatrzymuje się w ciągu 1 minuty.
Przypadek zasilania w systemie TN z kilkoma odbiorcami energii i dystrybucją jest przedstawiony na schemat obwodu. Większość inwerterów posiada wewnętrzny mostek między N a PE, który jest aktywny tylko podczas przełączania na zasilanie bateryjne. Aby system TN istniał również podczas pracy z zewnętrznego źródła prądu przemiennego, przewód neutralny przewód generatora musi być uziemiony poprzez zainstalowanie mostka między N a PE na falowniku na wejściu bok.
Jeśli zasilanie ma odbywać się w systemie IT, nie jest konieczne instalowanie mostka między N a PE. oraz dezaktywować wszelkie istniejące mostki w inwerterze. Szyna PE powinna wtedy funkcjonować wyłącznie jako wyrównanie potencjałów łączenie (PA) i nie jest wymagane uziemienie.
KS 6000iES ATS posiada gniazdo CEE 230V 32A, które jest przełączane w zależności od wersja generatora.
KS 6000iES ATS Wersja 1
Gniazdo CEE 230V 32A jest aktywne podczas pracy z WEJŚCIA SIECI oraz podczas pracy z generatora.
Dzięki tej wersji generatora możliwe jest zasilanie odbiorników elektrycznych, które mogą pracować zarówno w systemie TN oraz w systemie IT. Nie jest możliwe całkowite zaopatrzenie domu w trybie automatycznym!
Gdy urządzenie jest zasilane z WEJŚCIA SIECI, gniazdo CEE 230V 32A dostarcza ten sam system (IT, TN, TT) co WEJŚCIE SIECI. Generator musi być uziemiony w systemach TT i TN za pomocą kabla miedzianego o przekroju 6-10 mm² (w zależności od lokalnych przepisów) poprzez podłączenie jego śruby uziemiającej do tej samej szyny uziemiającej, do której uziemione jest źródło zasilania SIECI 230V. Styk PE gniazdo jest podłączone do śruby uziemienia generatora.
Gniazdo CEE 230V 32A po przełączeniu zasilania na generator zasila wyłącznie system IT bez uziemionego przewodu neutralnego Przewodnik. Należy przestrzegać przepisów i środków ochronnych dotyczących systemu IT.
W trybie ręcznym (funkcja ATS wyłączona i brak napięcia 230V na WEJŚCIU SIECI), KS 6000iES ATS działa jak KS 6000iES bez funkcji ATS.
Podłączenie zasilania do domu (tylko odbiorniki zasilane napięciem 230V uprawnione do zasilania awaryjnego) w trybie ręcznym jest możliwe podobnie jak KS 6000iES bez funkcji ATS. Więcej informacji na ten temat można znaleźć w naszych materiałach informacyjnych. dotyczące zasilania domu za pomocą generatorów inwerterowych o mocy znamionowej powyżej 3600W.
Przykład zasilania domowego (tylko odbiorniki energii 230V upoważnione do zasilania awaryjnego) w trybie ręcznym z zewnętrzne urządzenie do ręcznego przełączania:
Taki domowy zasilacz bez funkcji ATS jest możliwy w obu wersjach generatora KS 6000iES ATS.
KS 6000iES ATS Wersja 2
Gniazdo CEE 230V 32A jest podłączone do wyjścia modułu inwertera i jest aktywne tylko wtedy, gdy generator działa. W razie potrzeby można zbudować system TN z generatorem. Przewód neutralny generatora moduł inwertera może być uziemiony zewnętrznie. Styk PE gniazda jest połączony z śrubą uziemienia generatora.
Moduł inwertera posiada wbudowaną elektroniczną ochronę przed przeciążeniem i zwarciem, a wyłącznik obwodu przy wyjście generatora służy jako dodatkowa ochrona.
Gniazdo CEE 230V 32A, które jest aktywne tylko wtedy, gdy generator jest włączony, umożliwia użycie w systemach, gdzie 230V nie jest zawsze wymagane, ale tylko wtedy, gdy zawiedzie główne źródło zasilania. Moduł ATS generatora monitoruje napięcie 230V na WEJŚCIU SIECI i uruchamia generator, jeśli go brakuje.
W tej wersji możliwe byłoby również automatyczne zasilanie awaryjne dla domu, biura itp.
Przykład zasilania domu (tylko odbiorniki energii 230V upoważnione do zasilania awaryjnego) z KS 6000iES ATS Wersja 2 w trybie automatycznym z monitorowaniem sieci energetycznej:
Generator jest podłączony do strony N automatycznego przełącznika transferowego, który posiada priorytetowe przełączanie, więc gdy główne zasilanie powraca, przełącznik nie przełącza się na sieć energetyczną natychmiast, lecz dopiero gdy generator wyłącza swoje wyjście. Generator KS 6000iES ATS wersja 2 analizuje napięcie na swoim WEJŚCIU SIECI połączenie na około 1 minutę, a dopiero potem gniazdo CEE 230V 32A wyłącza się, umożliwiając tym samym przełączenie do głównego zasilania. Odpowiada to regulacji, zgodnie z którą automatyczne urządzenie przełączające nie należy przełączać się na publiczną sieć energetyczną natychmiast, lecz z opóźnieniem 1 minuty.
W budynku mieszkalnym można używać wielu generatorów monitorujących napięcie w głównym dystrybucja w domu, ale zasilanie każdego mieszkania indywidualnie za pomocą własnego automatycznego przełącznika transferowego. Ponieważ generator musi być podłączony tylko do jednego gniazda Schuko i jednego wejścia CEE 230V 32A, co byłoby bardzo łatwe do używać i wymieniać generator.
Generator monitoruje napięcie w gnieździe Schuko, które jest podłączone przed wyłącznikiem i zabezpieczone przez wyłącznik nadprądowy i RCD lub przez RCBO (ochrona przed przeciążeniem i upływem w jednym). To gniazdo bez podłączony generator może być używany jako zwykłe gniazdo zewnętrzne. To gniazdo jest pozbawione napięcia podczas przerwy w dostawie prądu i jest to kluczowe dla kontroli ATS nad generatorem. Jest to sygnał do uruchomienia generatora.
Generator na schemacie obwodu nie jest zainstalowany na stałe, lecz podłączony do wcześniej zainstalowanego gniazda Schuko. gniazdo oraz wlot CEE 230V 32A zgodnie z wymaganiami. Oznacza to, że generator może być również używany w innych miejscach, jeśli wymagane. Oczywiście możliwa jest również instalacja stała, ale potrzebujesz odpowiedniego pomieszczenia i systemu wyciągowego do to.
W budynku mieszkalnym można używać wielu generatorów monitorujących napięcie w głównym dystrybucja w domu, ale zasilanie każdego mieszkania indywidualnie za pomocą własnego automatycznego przełącznika transferowego. Ponieważ generator musi być podłączony tylko do jednego gniazda Schuko i jednego wejścia CEE 230V 32A, co byłoby bardzo łatwe do używać i wymieniać generator.
Każde mieszkanie lub obiekt jest wyposażone w automatyczny przełącznik zasilania awaryjnego, z generatorem podłączonym do niego strona z priorytetem, tak aby przełączenie na sieć energetyczną następowało z opóźnieniem 1 minuty, po tym jak napięcie zostanie odrestaurowany na boku.
Zainstalowane fabrycznie gniazda Schuko mogą być używane jako zwykłe gniazda, jeśli jest to wymagane. Istnieje również możliwość podłączenia kolejny generator 230 V do gniazda ściennego CEE 230 V 32 A. Może to być również generator bez automatycznej obsługi, ale musi być odpowiedni dla konsumentów. Aby podłączyć generator do gniazda CEE, wystarczy zwykły przedłużacz z używany jest wtyk i gniazdo CEE.
Generator KS 6000iES ATS wersja 2, podobnie jak KS 4000iES ATS wersja 2, może być używany jako rezerwa w różnych mobilnych systemach zasilania opartych na baterii z inwerterem i zasilających odbiorców energii elektrycznej z napięciem 230V. Jednakże, model KS 6000iES ATS jest zalecany, jeśli potrzebujesz więcej mocy do zasilania odbiorników energii oraz jednocześnie ładować baterię:
KS 6000iES ATS ma znamionową moc wyjściową 5 kVA i może być również używany jako źródło zasilania awaryjnego w samodzielne rozwiązania oparte na systemach PV z inwerterem off-grid i magazynem energii w bateriach:
Monitor baterii przerywa zasilanie 230V do WEJŚCIA SIECIOWEGO, gdy tylko napięcie osiągnie dolny próg. i generator się uruchamia. Po osiągnięciu górnego progu, 230V wraca do WEJŚCIA SIECI. generator zatrzymuje się w ciągu 1 minuty.
Zastrzeżenie:
Instrukcje te mogą być traktowane jedynie jako zalecenie, mają charakter poglądowy i muszą być dostosowane do dokładne lokalne okoliczności i warunki podczas instalacji. Sama instalacja powinna być przeprowadzona w zgodność ze wszystkimi normami i przepisami. Nie ponosimy odpowiedzialności za niewłaściwe instalacje i ich konsekwencje.
